Special Feature
发热门诊的三大特点
01
平战结合理念
”平时”能满足传染病“哨站”监测的功能作用,“战时”能快速反应,同时满足传染病防控筛查及诊治的功能作用。
02
机动性强,快速反应

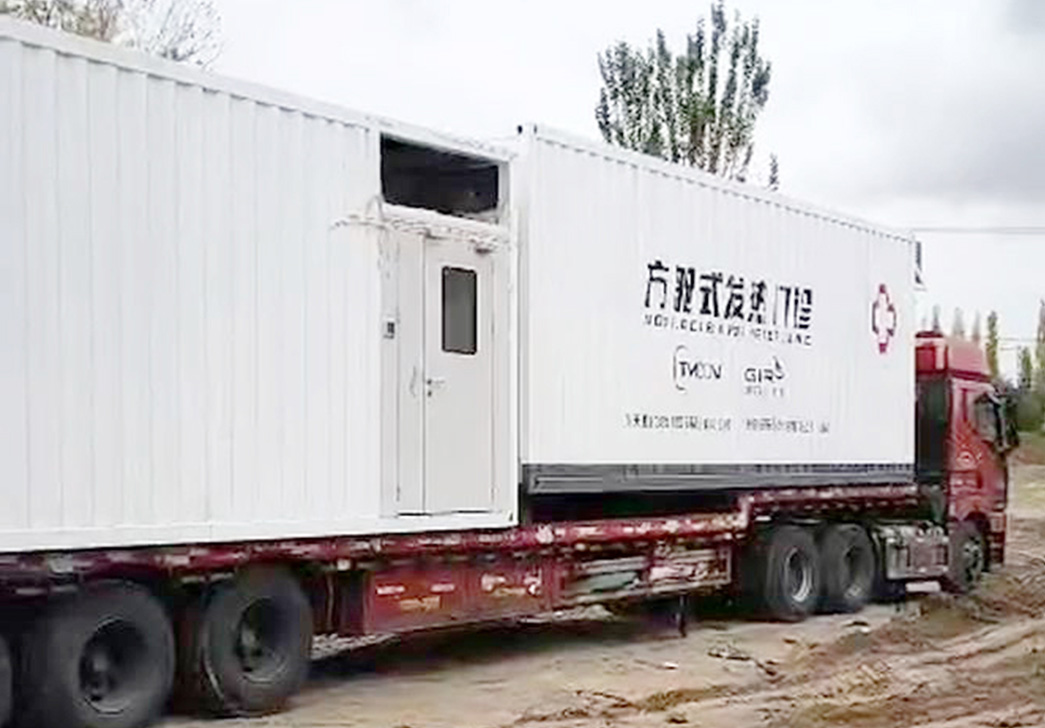

将模块内各功能间的硬件设施皆全部安装就位,并于单体舱内调试完毕,运输到现场只需舱体之间进行对接。
03
三区两通道设计
三区是指洁净区、半污染区、污染区;两通道是指医务人员通道和病人通道。洁净区有独立的出入口,半污染区设有缓冲间。
Design and production standards
设计及生产规范标准
《建筑设计防火规范 》(2018年版) GB 50016-2014
《综合医院建筑设计规范》 GB 51039-2014
《传染病医院建筑设计规范》 GB 50849-2014
《传染病医院建筑施工及验收规范》 GB 50686-2011
《医院负压隔离病房环珑控制要求》 GB/T 35428-2017
《医疗机构水污染物排放标准》 GB 18466-2005
《传染病医院建设标准》 建标173-2016
《新型冠状病毒感染的肺炎传染病应急医疗设施设计标准》 T/CECS 661-2020
《建筑地基基础设计规范》 GB 50007-2011
《建筑结构荷载规范》 GB 50009-2012
《混凝土结构设计规范》2015年版) GB 50010-2010
《建筑抗震设计规范》(2016年版) GB 50011-2010
《钢结构设计标准》 GB 50017-2017
《建筑结构可靠性设计统一标准》 GB 50068-2018
《建筑地基基础工程施工质量验收标准》 GB 50202-2018
《施工现场临时建筑物技术规范》 JGJ/T 188-2009
《施工现场模块化设施技术标准》 JGJ/T 435-2018
《轻型模块化钢结构组合房屋技术标》 JGJ/T 466-2019
《集装箱模块化组合房屋技术规程》 CECS 334 : 2013
《钢结构模块建筑技术规程》 T/CECS 507-2018
Advantages of fever clinic
发热门诊的优势
布局要求
Layout Requirements

发热门诊满足“三区两通道”设置要求;

医护通道和患者通道分开,并设置专门的留观患者通道及污物通 道;合理组织清洁物品和污染物品流线,有效控制院内交叉感染。 各出入口、通道应当设有醒目标识,避免误入;

配合医院现有区域进行分区,相关设置应当符合相关要求;

医疗功能区应当充分利用信息化手段和自助便捷服务技术,实现 患者自助服务,减少诊疗环节交叉感染的风险。

暖通空调·负压控制系统
HVAC System

用单舱独立电辅热空调系统,可实现温度、过滤、压差监测及相应的参数控制要求。各区域内相邻、相通不同污染等级房间的压差不小于5Pa;

用净化风管,利用模块化、标准化进行制作和拼接;

根据需要集成空调末端或通风设施,用整体预制装饰吊顶,按不同功能房间进行模块化处理,便于现场快速安装;

空调室外机、风机机组等安装在方舱技术夹层内。空调系统的冷凝水不可随意排放,应间接排入卫生间、清洁间内排水管道,同污水集中处理后排放。冷凝水管道布置应避免洁净区与半污染区、污染区相互联通;

管线穿过预制构件部位取防水、防火等的措施。

舱体指标
Cabin Index

舱体、框架、舱顶、围护结构、内墙、地面

为使方舱达到强度要求,舱体应为由方钢组成的框架,并采用加强型波浪冷轧钢板(不低于1.2mm厚度)制作箱体面层,并焊接成一体,做到牢固耐用,可维护,实现免拆解可移动;钢材采用Q235钢材,其力学性能和工作性能等应符合国家现行标准《钢结构设计标准》GB50017、《冷弯薄壁型钢结构技术规范》GB50018的有关规定。

舱体外框尺寸应能满足整装运输要求,内部应宽阔,实用,吊装便捷;舱顶冷轧钢板满焊,做到防水、承重;

地面应采用不低于2.0mm厚PVC卷材地面,PVC地板之间的拼接应采用无缝连接。拼接处要求平滑均匀、整齐,表面应平整、洁净,粘贴牢固,无空鼓,周边顺直;

主舱体,舱体内净化板隔断与吊顶采用实验室专用A级防火抗菌夹芯板,厚度不低于50mm,抗菌效果好,防潮,防脱胶,保温,隔热,吸音等特点;

方舱门窗采用抗菌净化板与双层钢化玻璃组装而成,三边采用橡胶密封条密封,门扇下沿装设下压式密封条。窗户均采用洁净室专用双层玻璃密闭窗。传递窗应采用双门密闭联锁传递窗,内设紫外线消毒灯,同时保证箱体内的通透、保温与采光效果。

电器设计
Electrical Design

电气设备选用定型成品,井结合模块化单元布置,以利于快速装配。

每个舱体用模块化管理系统,减少系统调试时间。

分配电箱、智能箱设在每间单元内,总箱设在配电间。

预制构件上设置的电气开关、强弱电插座及其必要的接线盒,方舱制造时装配完成。

电气与智能化管线与装配式结构主体分离,穿越装配式结构主体时,预留孔洞或保护管。

合理规划电气与智能化管线线路,并与其他设备专业协同设计,减少各专业管线的交叉或重叠。

除消防线路外,电气与智能化线路宜制造出厂时装配完成。

防雷接地结合模块化单元预留接地预埋件供接地装置连接使用,接地引下线利用预设的防雷接地端口。在预设构件上设置的接地及等电位联结端子箱应做好预留。

给排水系统
Water Supply And Drainage System

集成式卫生间预留相应的给水、热水、排水管道接口。

各舱体给、排水管道根据布局精确定位用水点,并有独立接口。

管材、管件及阀门设备应选用耐腐蚀、密封性能好的材料,便于安装及更换。

智能化控制系统
Intelligent Control System

本地触摸屏实时监控,可实时监测方舱使用状态:送排风量,定时启停状态等。

动态送排联动控制,送排风量动态平衡,方度控制、温湿度监测,方舱始终保持微负压,风量变化时,快速稳定。

事故紧急排放功能,方舱紧急泄露或其他紧急情况时,通过人机界面一键启动所有排风设备的紧急排风功能。

假日值班模式,人员不在时,可进行定时排风或间歇排风,保持方舱换气。

房间温湿度实时监测及报警,方舱温湿数据实时监测,超限时报警,生成趋势曲线表及报表。

功能要求
Functional Requirements

合规性:符合现行国家标准和规范的要求,符合国家对新冠肺炎疫情做出的防控部署,符合应急建设的需求;

安全性:满足安全性要求,应避免患者之间交叉感染及医务人员被感染;

适用性:满足地区差异化的适用性;

系统性:基于方舱内的建筑、结构、给水排水、暖通、电气、智能化、医用气体等全专业系统高度集成;

可持续性:方舱持久耐用,并可进行模块延伸。

Functional technical requirements
发热门诊功能技术要求
发热门诊建设应当遵循“平战结合”的原则,在满足日常感染性疾病诊疗服务及医疗机构自身发展需求同时,具有应对重大疫情的能力。
三区两通道
医护通道和患者通道分开,并设置了专门的留观患者通道;

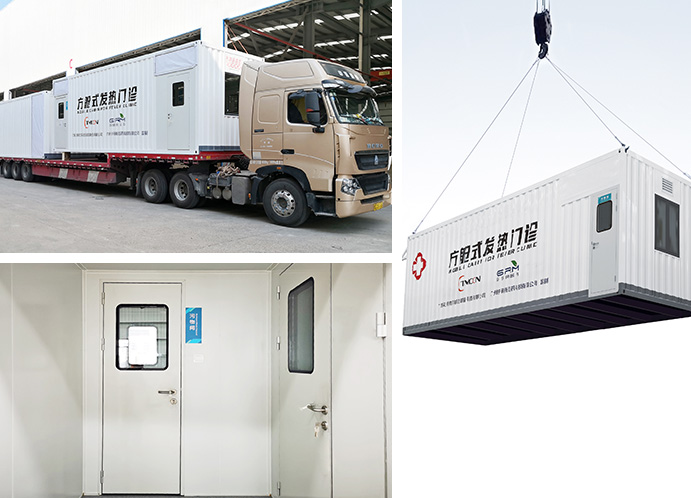

免拆解可移动
焊接成一体,做到牢固耐用,可维护,实现免拆解可移动
生产程度达80%
TMOON专注研发、检测、生 产自动化生产程度达80%
48小时内即可接诊
在完善三通一平的要求下,发热 门诊就位后48小时内即可接诊。
各舱体暖通系统
釆用单舱独立电辅热空调系统, 可实现温度、过滤、压差监测。

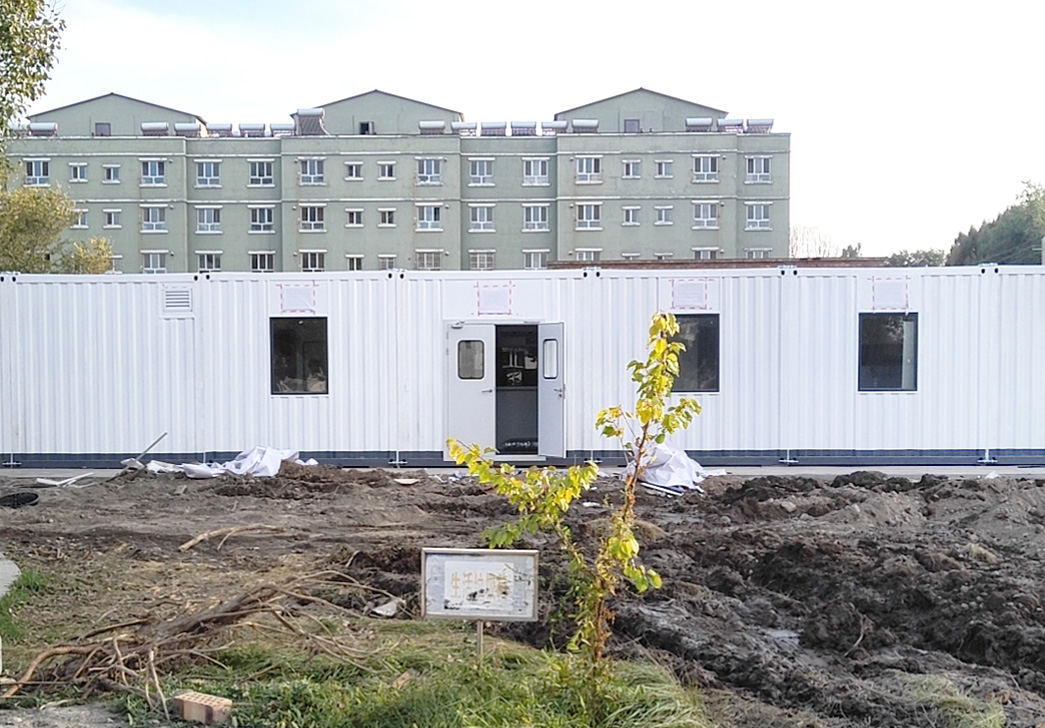

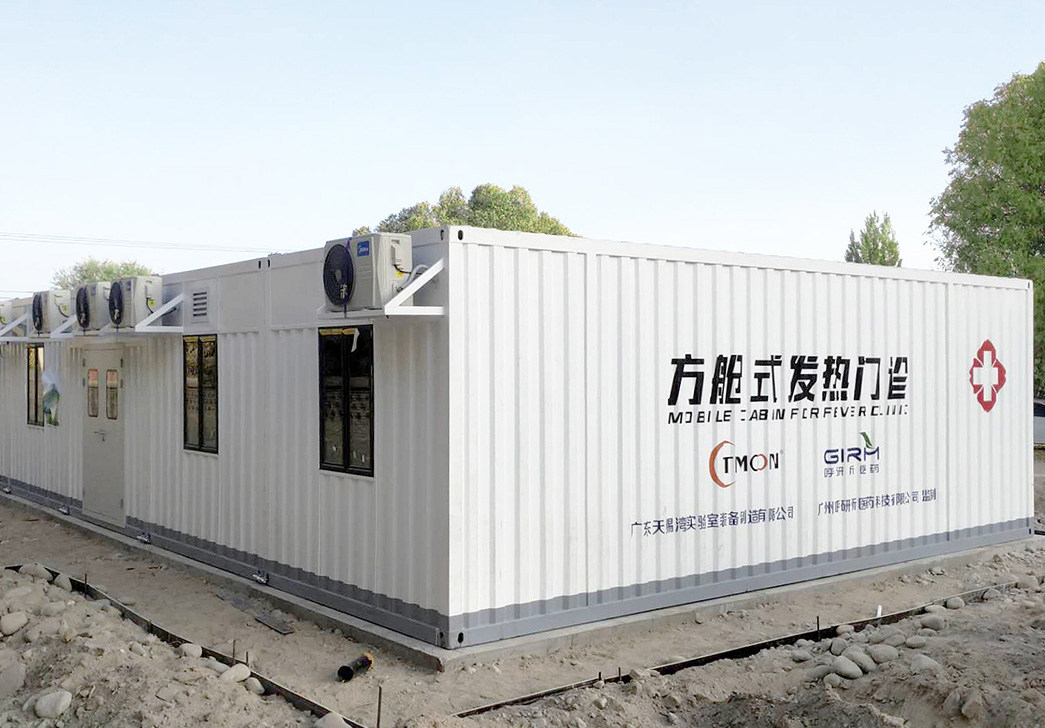

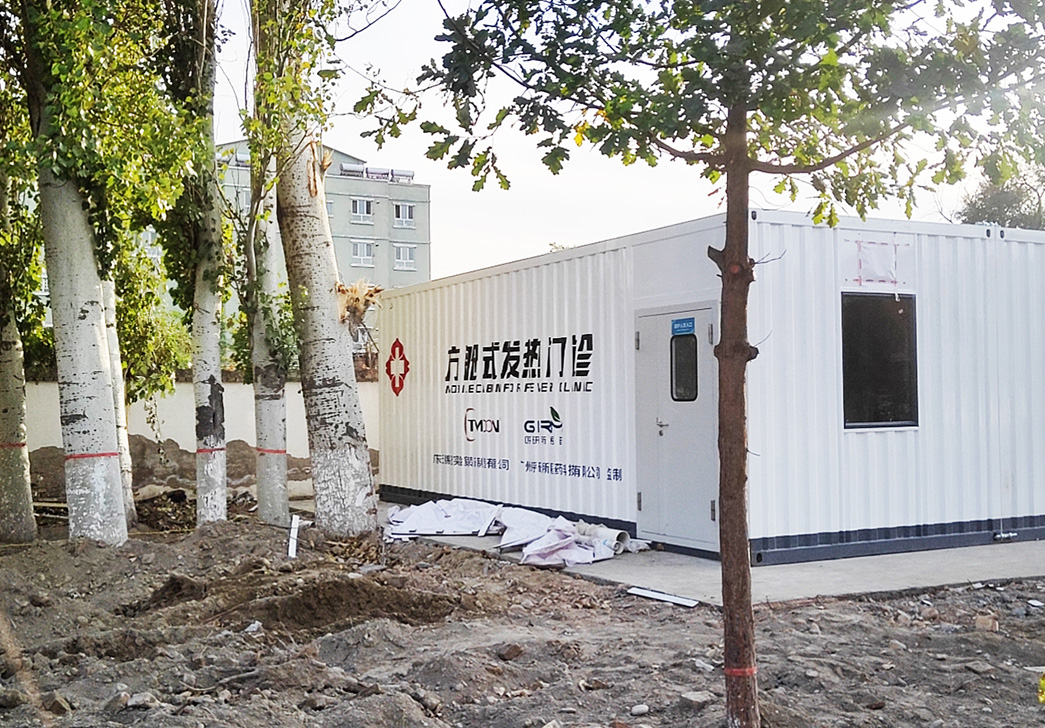

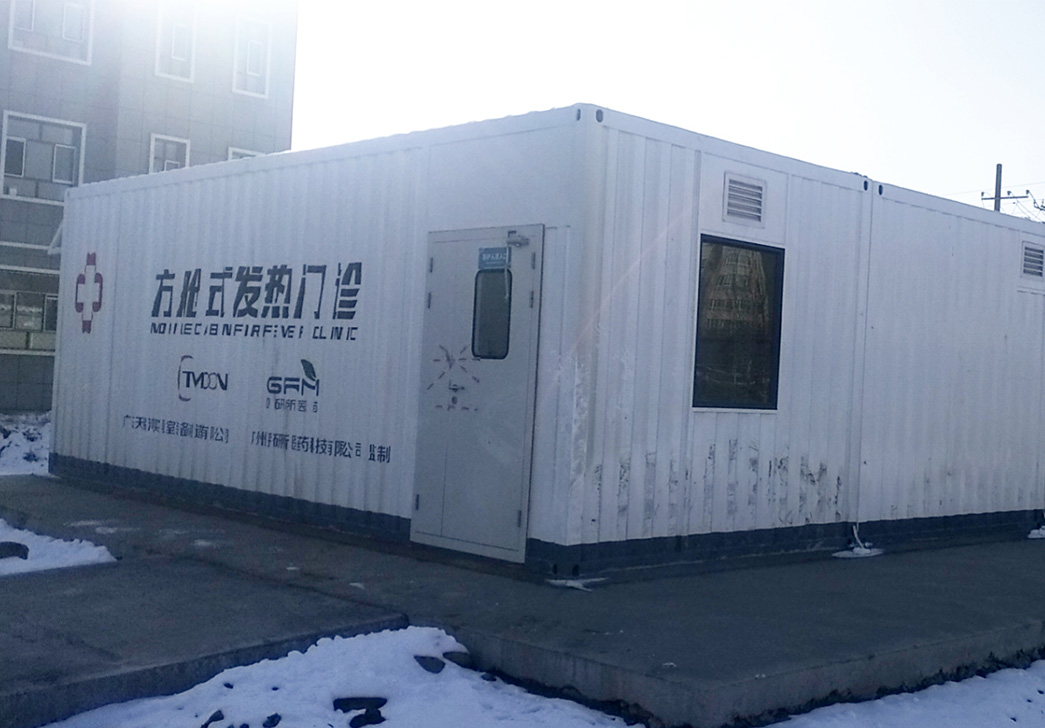

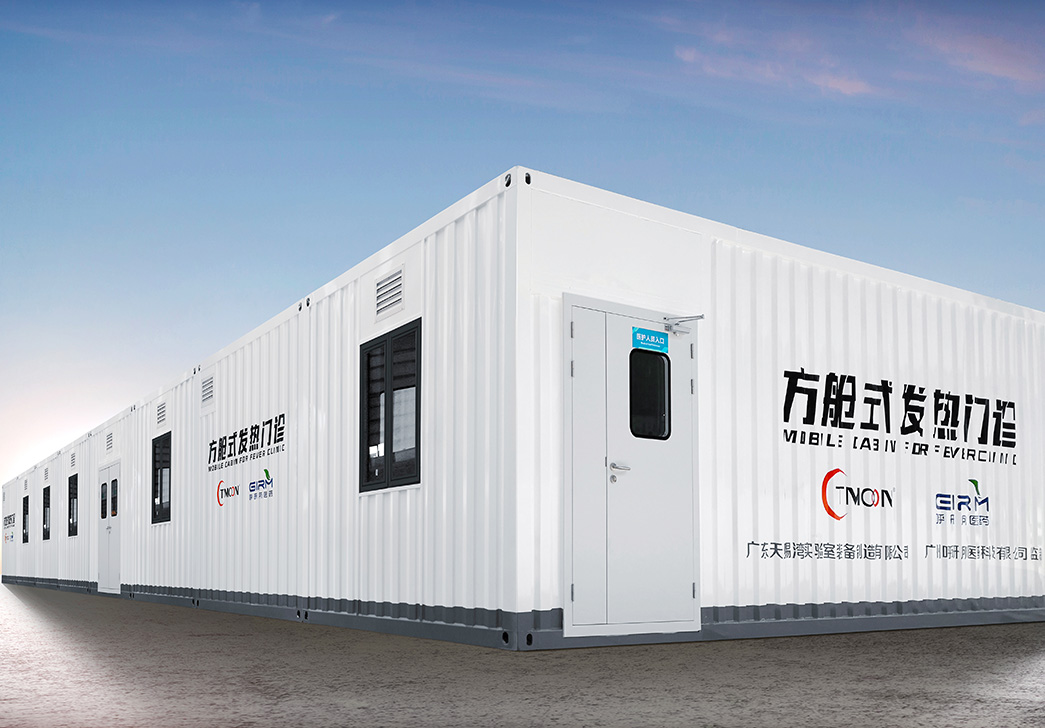

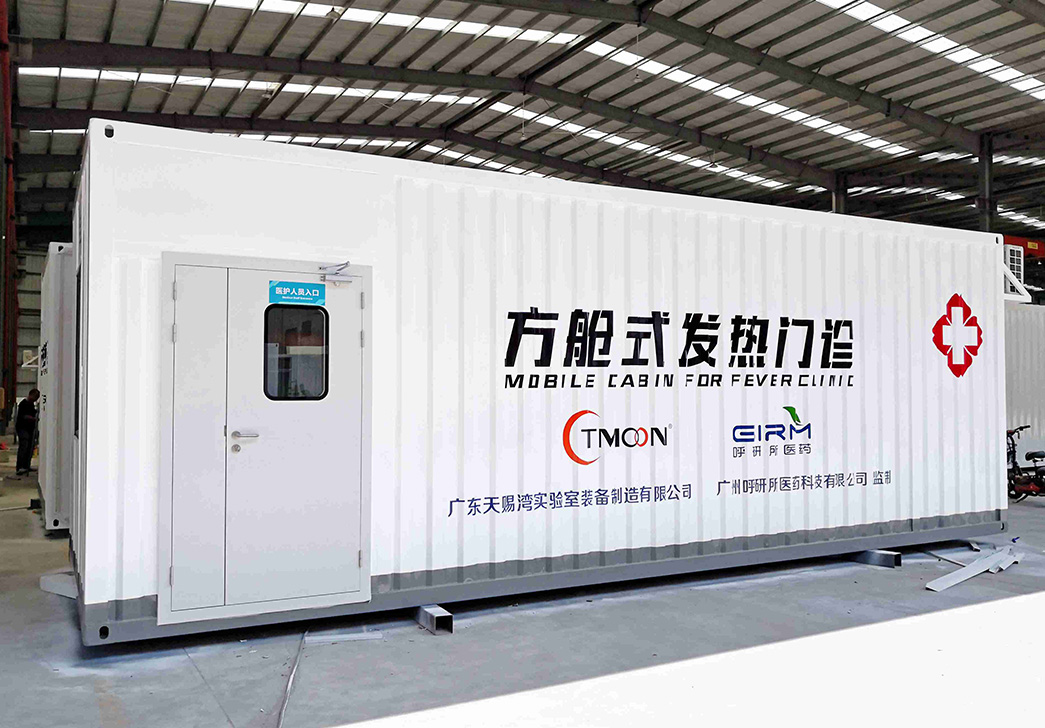

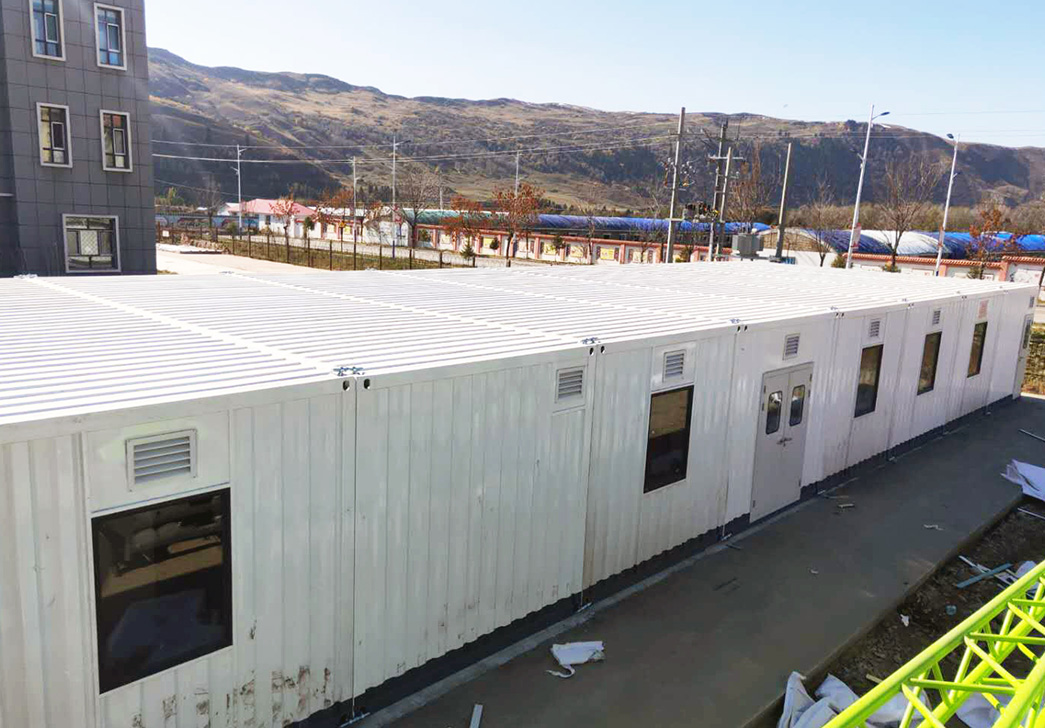

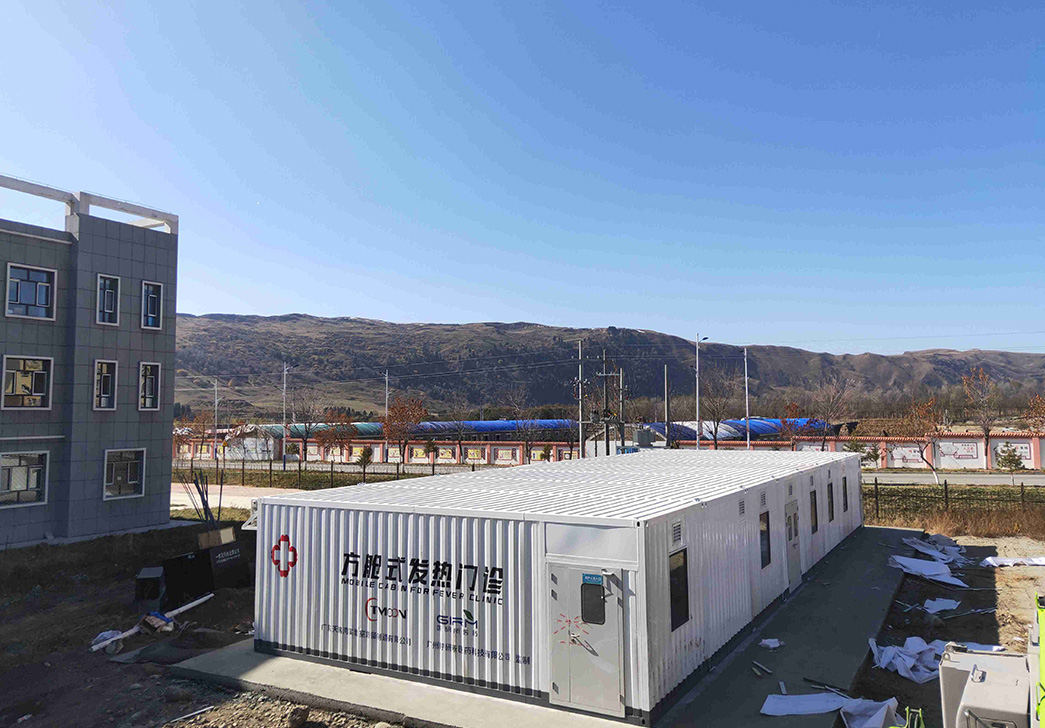

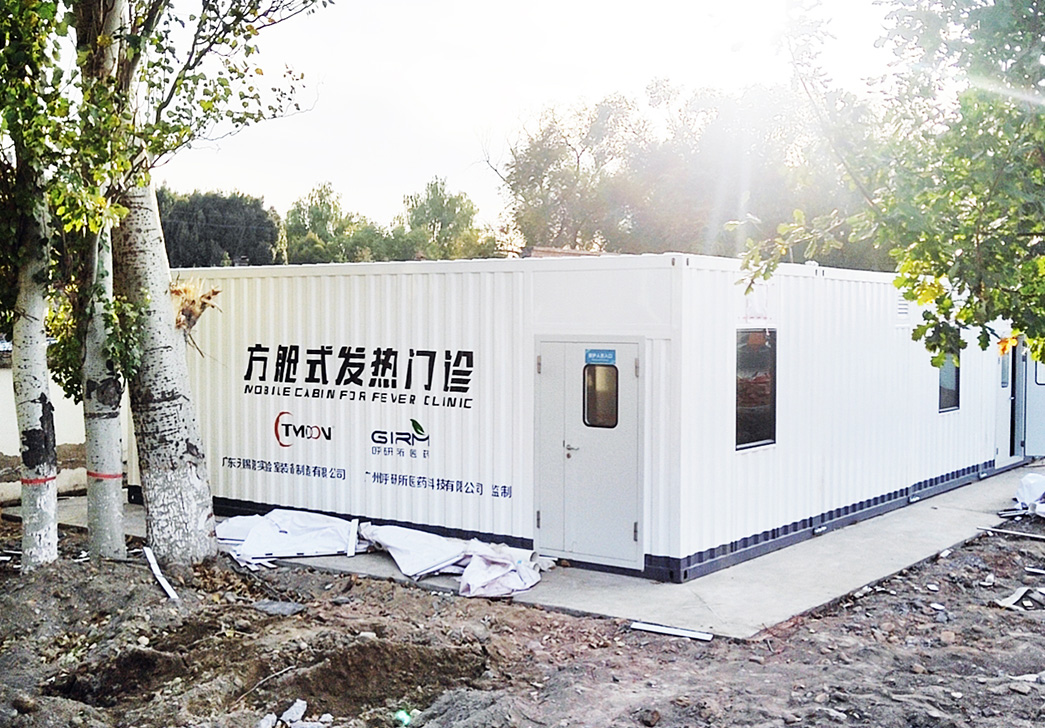

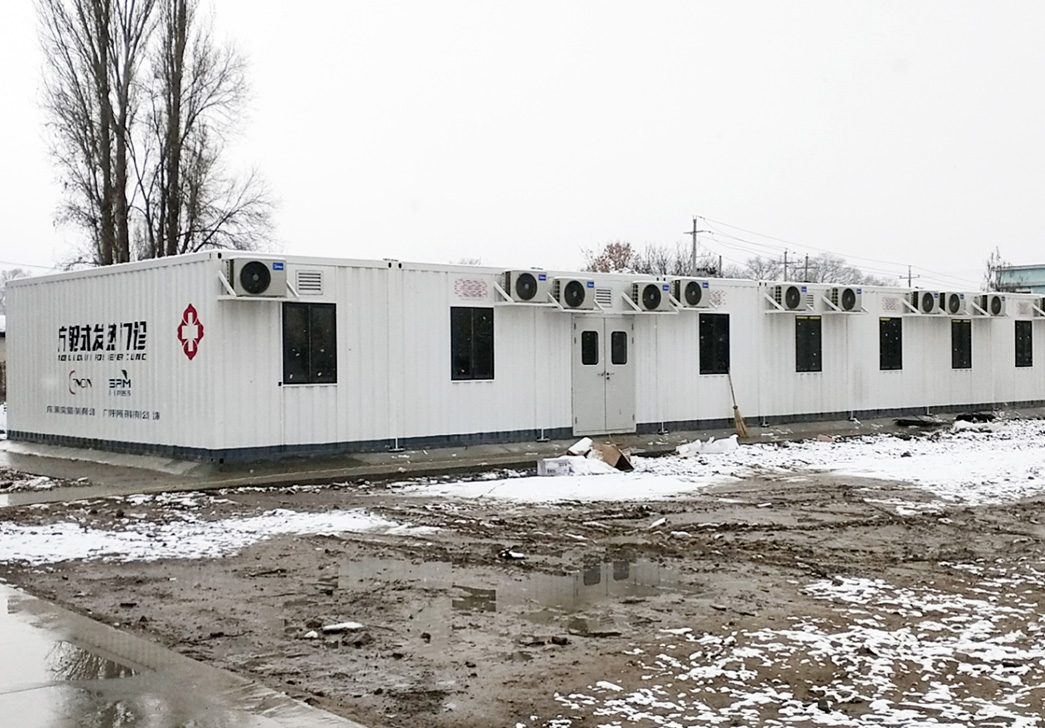

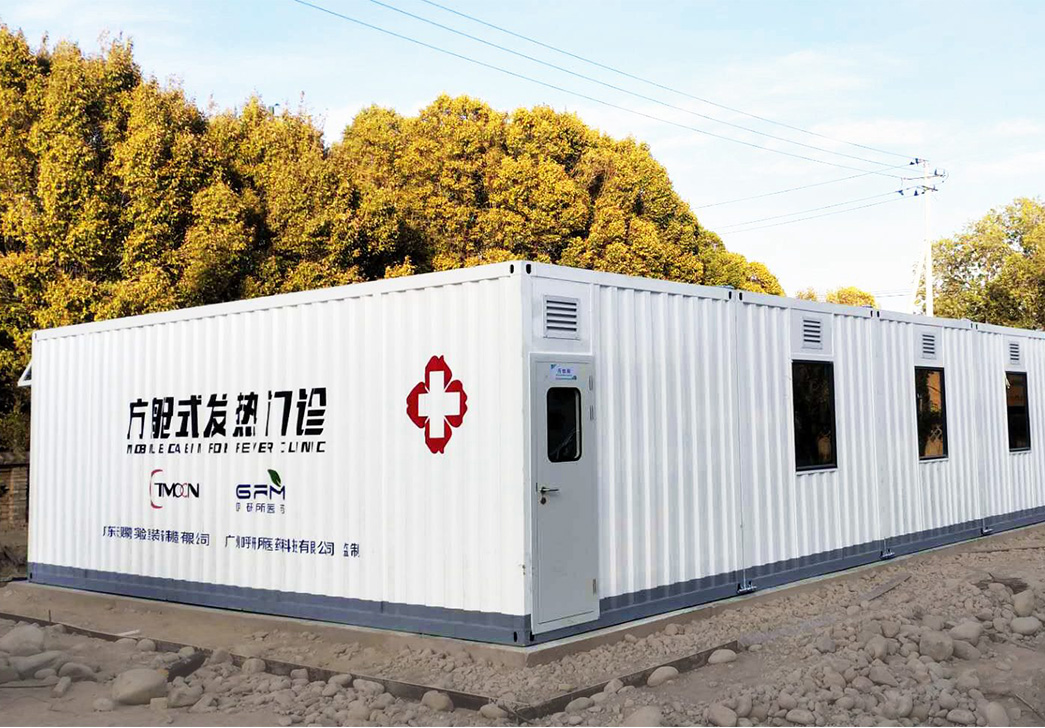

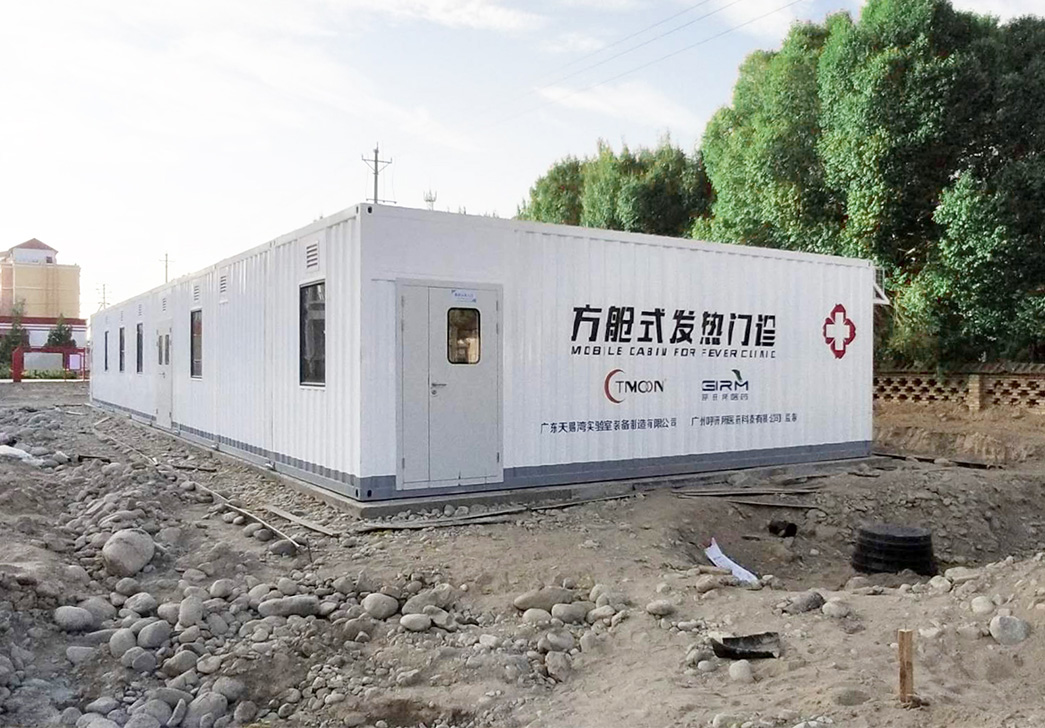

Fever clinicdisplay
发热门诊展示
TMOON技术团队与呼研所医药科技有限公司专家团队,在最短的时间内确定了技术方案,依据相关规范、标准的基础上,研制了用于医疗机构感染防控工作的新产品方舱式发热门诊
Box structure
and frame
箱体结构及框架
箱内细节展示

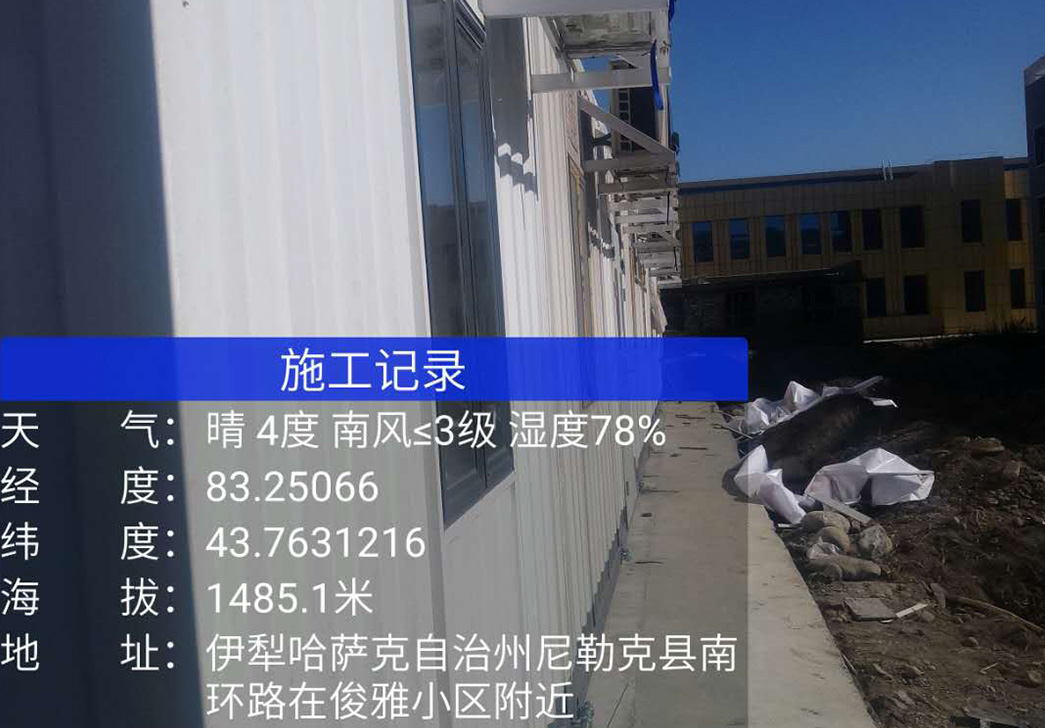

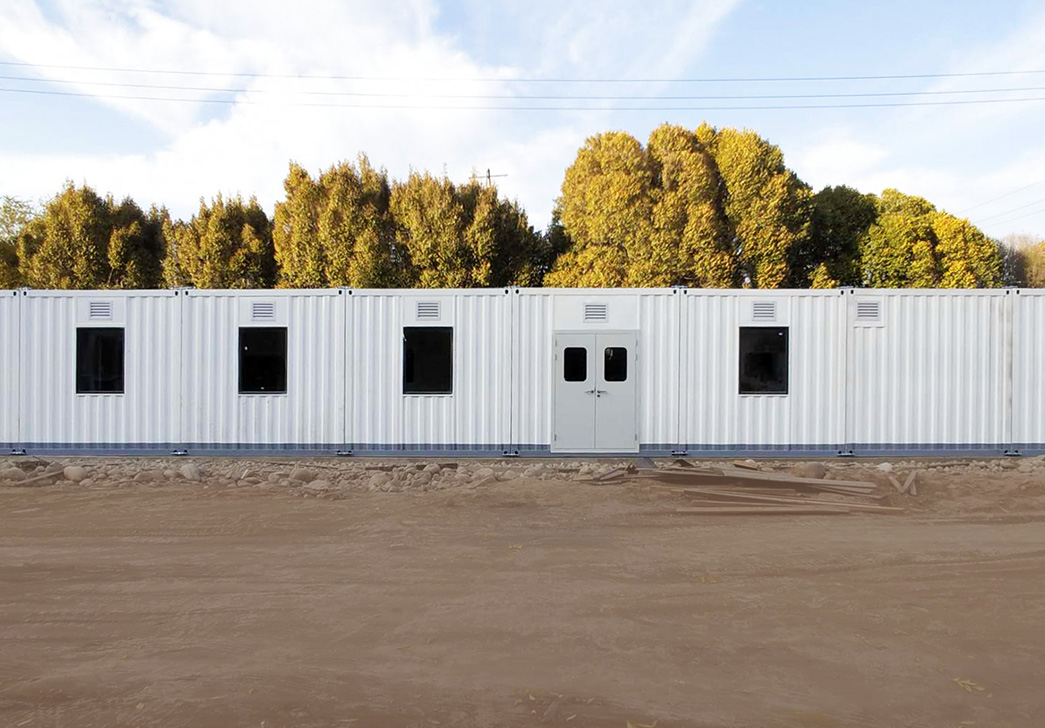

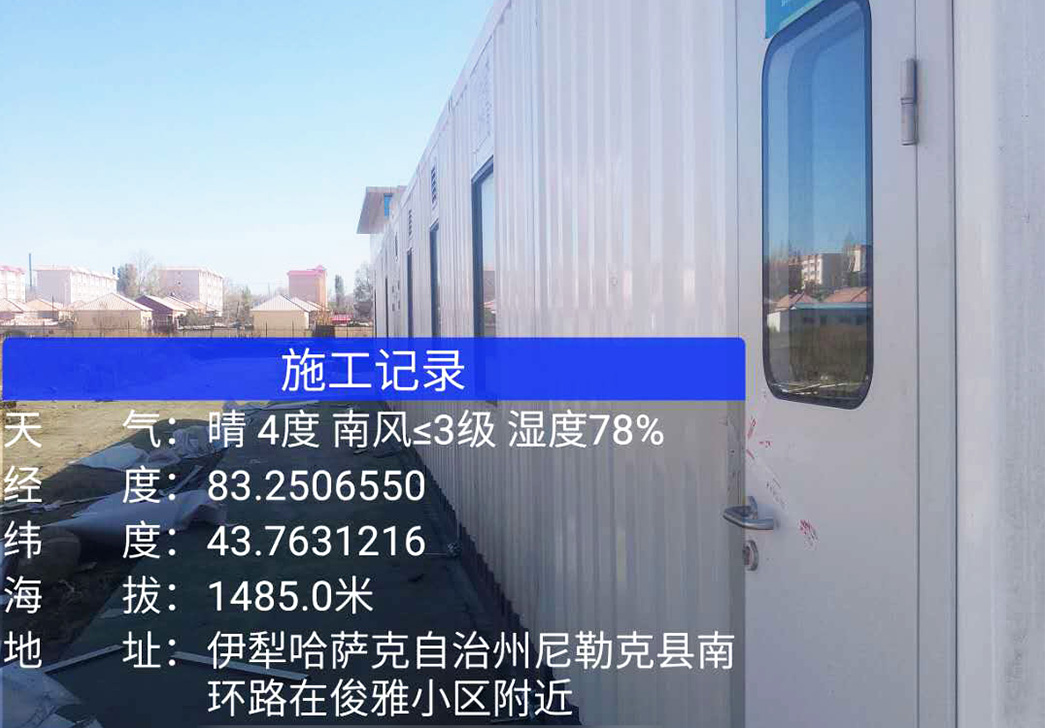

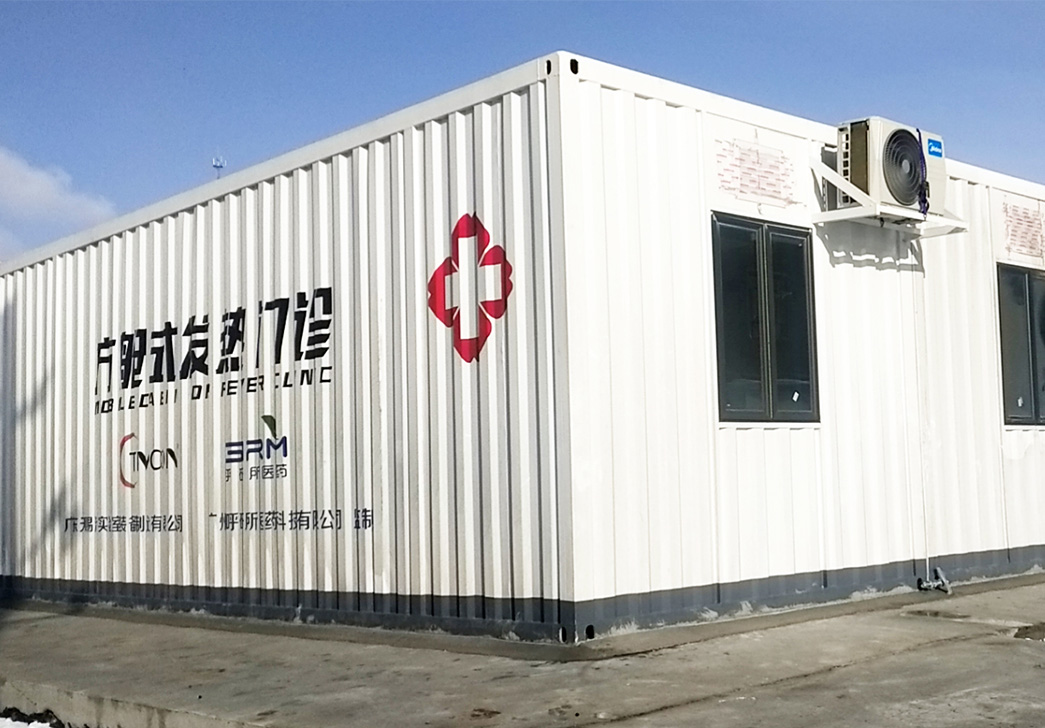

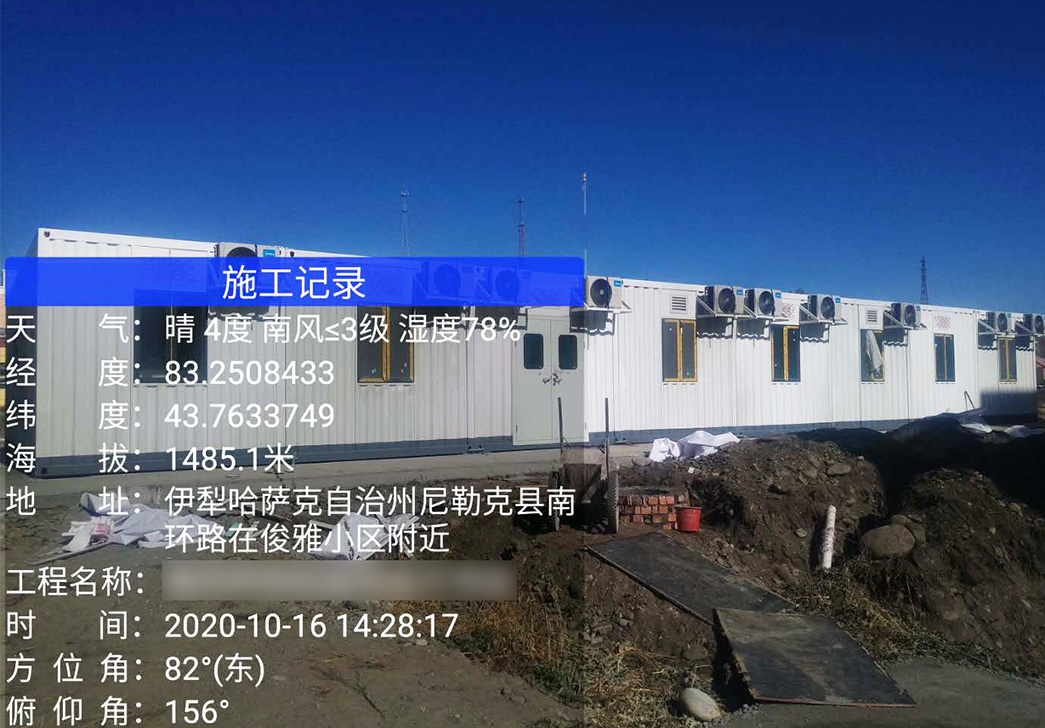

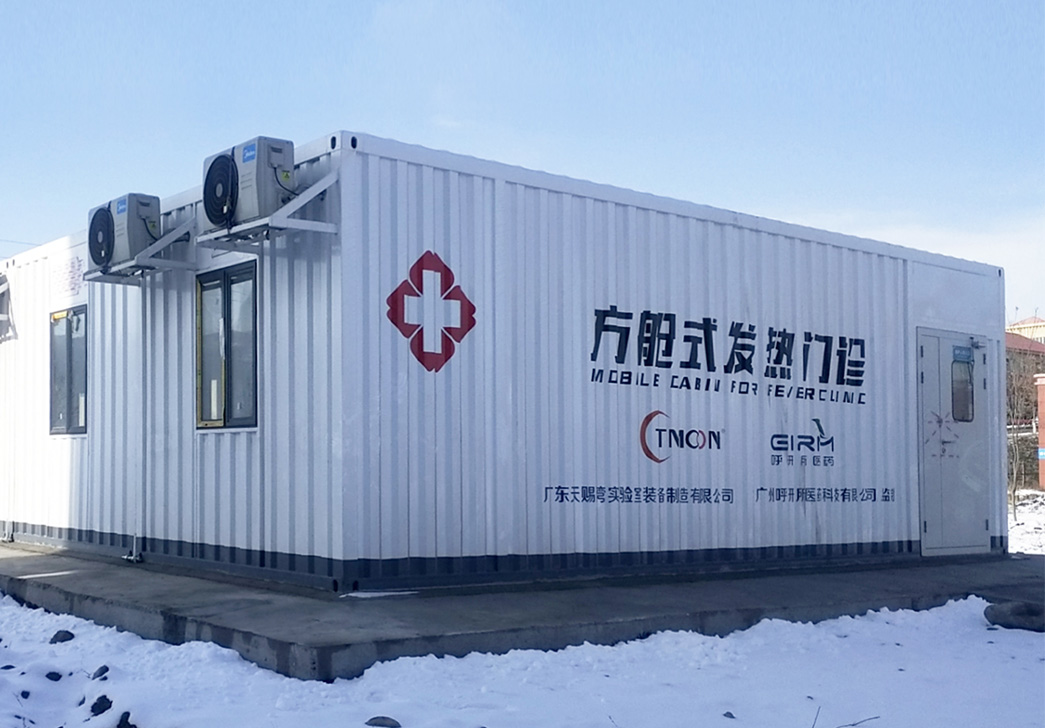

箱体外结构

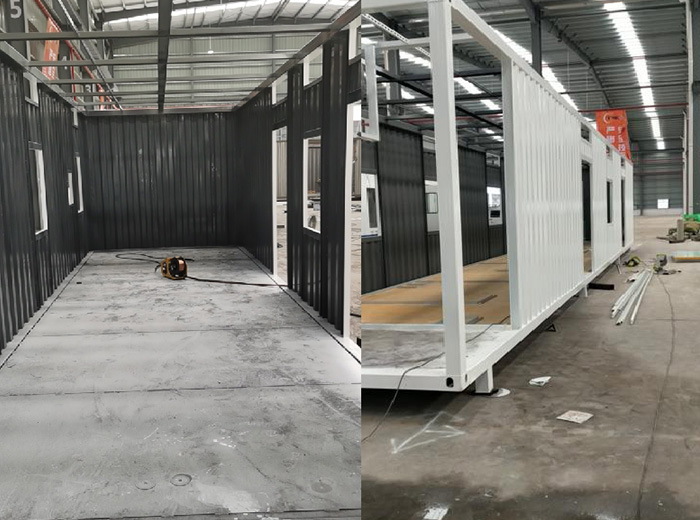

箱体框架

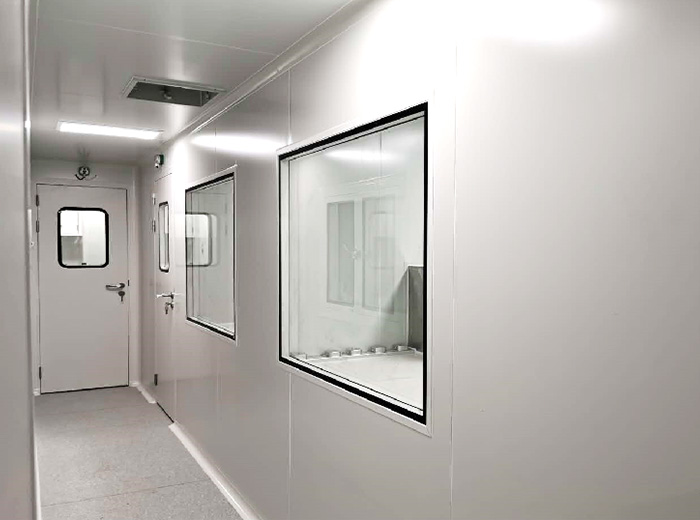

箱体内装修
箱内细节展示

1、隔断与吊顶采用50mm厚A级防火材料专用抗菌净化板,板材厚度达0.476mm,抗菌效果好 ,具有良好的防火,防潮,防脱胶,高强度,保温,隔热,吸音等特点;

2、箱体内阴阳角配洁净室专用圆弧形铝型材PVC地板上墙,保证箱体内部光滑无卫生死角不积灰,不易产生霉菌;

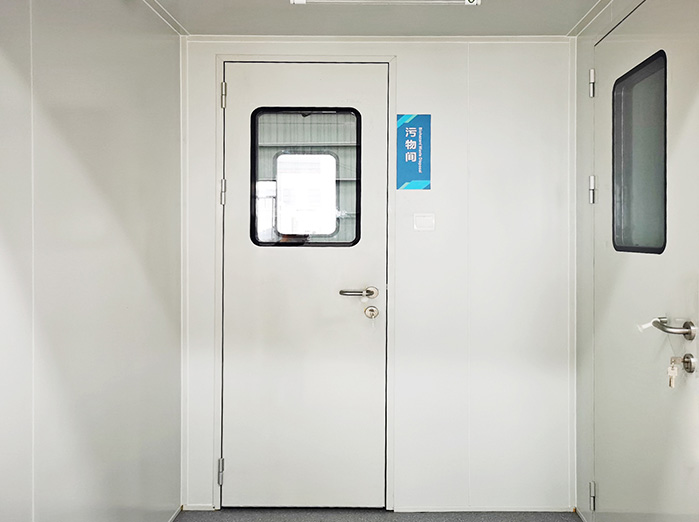

3、门窗采用抗菌净化板与钢化玻璃组装而成,保证箱体内的通透与采光效果;

4、地面采用2mmPVC卷材地板,防火、抗菌、耐磨防滑;

5、配备不锈钢互锁传递窗,自带互锁功能,配UV杀菌灯,空气消毒机。

6、使用配套成品卫生间。

箱体外结构

1、墙体采用1.2mm厚加强型波浪钢板制作,适合多种地势运输条件;

2、采用优质钢材支撑架,稳固耐用;

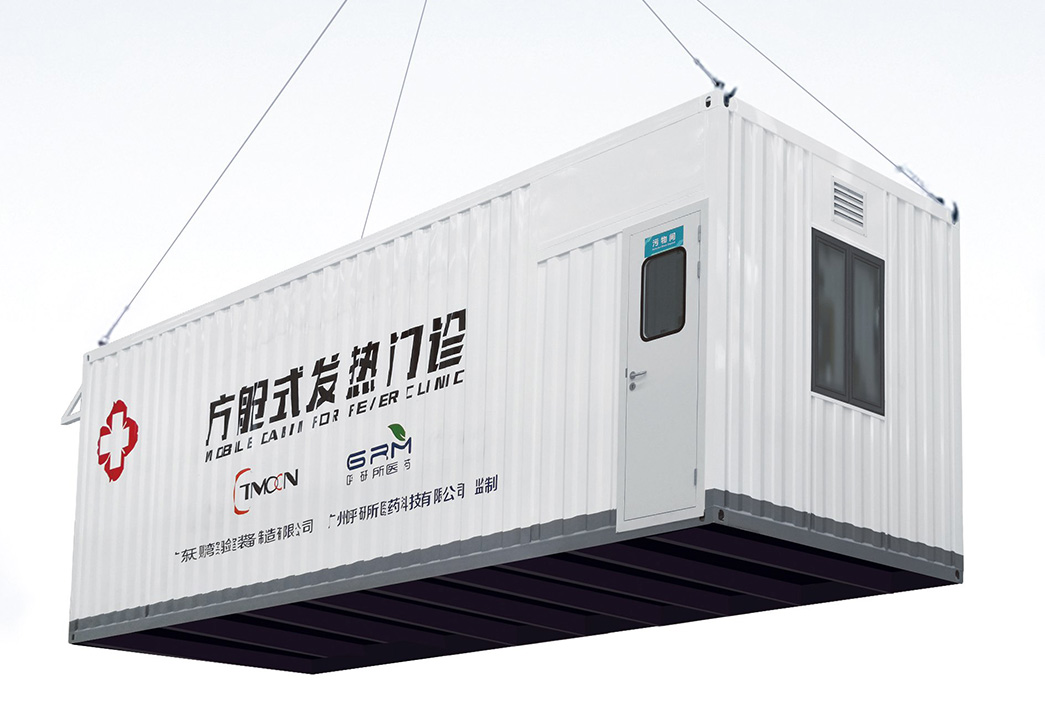

3、配备吊装卡件,满足运输需要同时具备箱体叠放功能;

4、高强度外门,密封性能良好,坚固耐用,适合全天候使用条件;

5、表面经除锈、涂防锈漆、喷涂三次氟氮漆处理,全天候耐用。

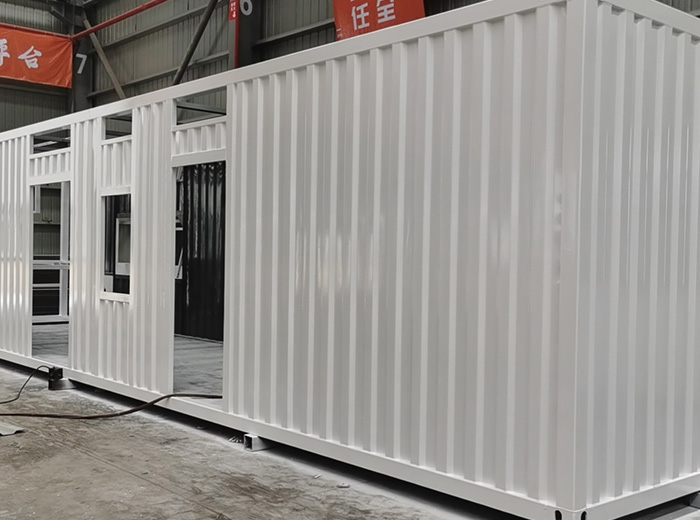

箱体框架

1、为使方舱达到强度要求,舱体应为由方钢组成的框架,并采用加强型波浪冷轧钢板制作做箱体面层,并焊接成一体,做到牢固耐用,可维护,实现免拆解可移动,A级防火;

2、舱体外框尺寸应能满足整装运输要求,内部应宽阔,实用,吊装便捷。主要外框架为100*100*4mm方通,内框架立100*50*2m方钢,A级防火。

3、地面主框架采用80*40*3mm方通,地面焊接2mm钢板,18mm集装箱纤维板面贴不低于2.0mm厚PVC卷材地面, PVC地板之间的拼接,PVC圆弧上墙,易清洁,防污。应采用无缝连接。拼接处要求平滑均匀、整齐,表面应平整、洁净,粘贴牢固,无空鼓,周边顺直;A级防火;

4、高强度外门,密封性能良好,坚固耐用,适合全天候使用条件;

5、表面经除锈、涂防锈漆、喷涂三次氟氮漆处理,全天候耐用;

6、应能适应全国口岸各种气候条件,全天候使用。如极寒气候、高温湿热气候、沙漠干热气候、高原气候等均可正常使用。

箱体内装修

1、采用50mm厚A级防火专用抗菌净化板隔断与吊顶,板材厚度达0.476mm,抗菌效果好,达到A级防火,防潮,防脱胶,高强度,保温,隔热,吸音等特点;

2、箱体内阴阳角配洁净室专用圆弧形铝型材,保证箱体内部光滑无卫生死角,不积灰,不易 产生霉菌;

3、门窗采用A级防火抗菌净化板与钢化玻璃组装而成,保证箱体内的通透与采光效果;外窗按要求设计可开启通风窗户;配置安全门便于仪器设备安放;

4、地面采用2mmPVC卷材地板,PVC上墙圆弧边,防火、抗菌、耐磨防滑;

5、配备不锈钢互锁传递窗,自带互锁功能,配UV杀菌灯;

6、采用钢质门,配套门锁装置;

7、配套自动闭门器;

8、隔离留观室采用密闭窗,有效去保护。
